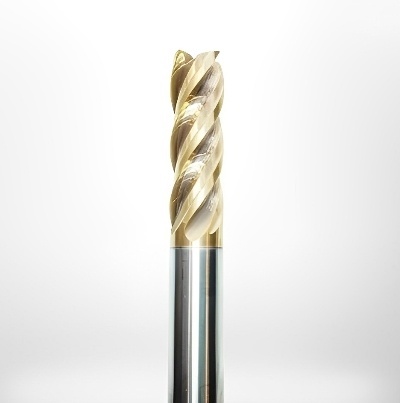

CIN 無敵擺線銑_2025 EJ / HJ (A419)

1.圓溝設計，剛性增加，排屑性好

2.不等分割變導程設計，切削穩定性佳

3.刀具溝槽開法.適合擺線加工

適用加工材質 :

HRC38度以下鋼料

建議使用工法
粗加工	精加工	擺線加工	旋螺漸降	平面精銑	重切削
●	○	●	○	○	●

適用加工材質
P	M	K	H	N	S
鋼	不鏽鋼	鑄鐵	熱處理	非鐵金屬	鈦、鎳
●	○	●

加入詢價清單

產品規格表

項次	產品編號	品名規格					建議售價	In Stock
項次	產品編號	外徑 (D)	刃數 (T)	刃長 (H)	柄徑 (d)	總長 (L)	建議售價	In Stock
1	CINC0304	3	4	9	4	50	200	●
2	CINC0404	4	4	12	4	50	200	●
3	CINC0604	6	4	18	6	50	280	●
4	CINC0804	8	4	24	8	60	520	●
5	CINC1004	10	4	30	10	75	870	●
6	CINC1204	12	4	36	12	75	1100	●
								A419

2025.10.02更新

CINC 無敵擺線銑刀
側面切削 Side Milling
被削材質 Work Material	碳素鋼、鑄鐵 S45C、FC ~ 20 HRC		合金鋼 SCM、SKT、SKD、SCr ~30 HRC		合金鋼 SCM、SKT、SKD ~ 45 HRC		不銹鋼 SUS3、SUS4
切削速度 Vc m / min	110 ~ 130 m / min		100 ~ 120 m / min		90 ~ 110m / min		60 ~ 80m / min
直徑 D	主軸轉速 Speed Rpm	每刃進給 Fz mm / tooth	主軸轉速 Speed Rpm	每刃進給 Fz mm / tooth	主軸轉速 Speed Rpm	每刃進給 Fz mm / tooth	主軸轉速 Speed Rpm	每刃進給 Fz mm / tooth
2	19100	0.010 ~ 0.015	17510	0.010 ~ 0.015	15920	0.005 ~ 0.010	11940	0.005 ~ 0.010
3	12730	0.01 ~ 0.02	11670	0.01 ~ 0.02	10610	0.010 ~ 0.015	7960	0.010 ~ 0.015
4	9550	0.010 ~ 0.025	8750	0.010 ~ 0.025	7960	0.01 ~ 0.02	5970	0.01 ~ 0.02
5	7640	0.015 ~ 0.030	7000	0.015 ~ 0.030	6370	0.010 ~ 0.025	4770	0.015 ~ 0.025
6	6370	0.02 ~ 0.04	5840	0.02 ~ 0.04	5310	0.02 ~ 0.04	3980	0.02 ~ 0.04
8	4770	0.03 ~ 0.06	4380	0.03 ~ 0.06	3980	0.02 ~ 0.05	2980	0.02 ~ 0.05
10	3820	0.03 ~ 0.08	3500	0.03 ~ 0.08	3180	0.025 ~ 0.060	2390	0.03 ~ 0.06
12	3180	0.04 ~ 0.10	2920	0.04 ~ 0.10	2650	0.025 ~ 0.070	1990	0.03 ~ 0.07
16	2390	0.05 ~ 0.12	2190	0.05 ~ 0.12	1990	0.03 ~ 0.08	1490	0.04 ~ 0.08
20	1910	0.05 ~ 0.14	1750	0.05 ~ 0.14	1590	0.03 ~ 0.10	1190	0.04 ~ 0.09
切削條件	Ap ≦ 1.5 Ae ≦ 0.4

溝切削 Slot Milling
被削材質 Work Material	碳素鋼、鑄鐵 S45C、FC ~ 20 HRC		合金鋼 SCM、SKT、SKD、SCr ~30 HRC		合金鋼 SCM、SKT、SKD ~ 45 HRC		不銹鋼 SUS3、SUS4
切削速度 Vc m / min	100 ~ 120 m / min		90 ~ 110m / min		70 ~ 90m / min		50 ~ 70m / min
直徑 DC	主軸轉速 Speed Rpm	每刃進給 Fz mm / tooth	主軸轉速 Speed Rpm	每刃進給 Fz mm / tooth	主軸轉速 Speed Rpm	每刃進給 Fz mm / tooth	主軸轉速 Speed Rpm	每刃進給 Fz mm / tooth
2	17510	0.010 ~ 0.015	15920	0.010 ~ 0.015	12730	0.005 ~ 0.010	9550	0.005 ~ 0.010
3	11670	0.01 ~ 0.02	10610	0.01 ~ 0.02	8490	0.010 ~ 0.015	6370	0.010 ~ 0.015
4	8750	0.010 ~ 0.025	7960	0.010 ~ 0.025	6370	0.01 ~ 0.02	4770	0.01 ~ 0.02
5	7000	0.015 ~ 0.030	6370	0.015 ~ 0.030	5090	0.010 ~ 0.025	3820	0.015 ~ 0.025
6	5840	0.02 ~ 0.04	5310	0.02 ~ 0.04	4240	0.02 ~ 0.04	3180	0.02 ~ 0.04
8	4380	0.03 ~ 0.06	3980	0.03 ~ 0.06	3180	0.02 ~ 0.05	2390	0.02 ~ 0.05
10	3500	0.03 ~ 0.08	3180	0.03 ~ 0.08	2550	0.025 ~ 0.060	1910	0.03 ~ 0.06
12	2920	0.04 ~ 0.10	2650	0.04 ~ 0.10	2120	0.025 ~ 0.07	1590	0.03 ~ 0.07
16	2190	0.05 ~ 0.12	1990	0.05 ~ 0.12	1590	0.03 ~ 0.08	1190	0.04 ~ 0.08
20	1750	0.05 ~ 0.14	1590	0.05 ~ 0.14	1270	0.03 ~ 0.10	950	0.04 ~ 0.09
切削條件	Ap ≦ 1D
